| 发布日期：2024-05-31 |
光子晶体是一种在光学尺度上具有周期性介电结构的材料，可以产生被称为光子带隙的“禁止”频率。通过对材料内部结构进行设计和制备，可以实现不同的禁止频率，使人们操纵和控制光子成为可能。基于这种特性，光子晶体被广泛应用于新型光电器件集成、光通信及传感检测等领域。
飞秒激光由于超短的脉冲宽度和超高的峰值功率，理论上可以对任意材料进行加工，精度高、热影响小，使其成为一种极具潜力的微结构制备手段。目前，已有许多研究团队成功利用飞秒激光在铌酸锂晶体的表面及内部进行沟槽、波导等微结构的制备，但是受限于传统飞秒高斯光束极短的瑞利长度，以飞秒激光直写获得铌酸锂晶体高深径比微孔结构仍是一个挑战。
使用午夜免费在线观看光光电的光纤午夜福利视频对微孔阵列的透射光谱进行测量，分析机制原理并提高了加工工艺，成功实现了大面积、高深径比微孔阵列的一步制备,对未来铌酸锂光子晶体器件的制备具有重要的指导意义过性。

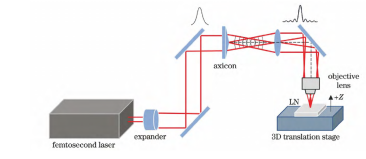

图1是飞秒贝塞尔光束光子晶体结构直写装置架构。国产午夜一区输出的原始高斯光束通过扩束镜后平行入射至底角为2°的锥透镜产生第一区贝塞尔光束。通过聚焦镜对光束进行空间尺度压缩，整形后最终输出的贝塞尔光束直径约为2 μm。

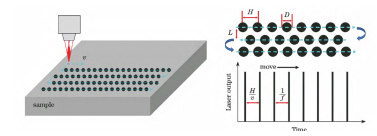

如图2所示，通过控制激光重复频率及平台移动速度，在无间歇动态扫描过程中实现飞秒激光单脉冲连续加工,一步完成微孔阵列的制备。
图2微孔阵列制备示意图

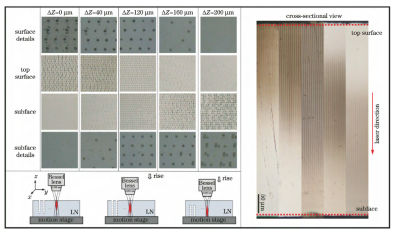

随着激光平均功率的增加，微孔的入口径向尺寸、平均直径及深度均增大，这说明了激光工艺参数对微孔形貌的可控性。如图3所示，通过调节飞秒贝塞尔光束与样品的相对位置（从0μm至200μm）可以有效延长微孔深度，并有选择地调控微孔形成区域。值得注意的是，光束和样品相对位置的改变并不会对微孔孔径造成影响，展现出贝塞尔光束对微孔孔径与孔深具有强大的解耦能力，有利于实现材料内部各种形貌、尺寸微孔结构的制备。

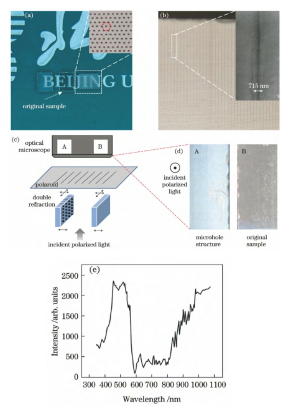

图4 (a)、(b)是在铌酸锂晶体内部制备了间隔为4 μm，孔径为715 nm，深径比约为700∶1的微通孔阵列。如图4 (c)所示，采用波长范围为400~1100 nm的线偏振光分别从原始铌酸锂晶体端面和已制备微孔阵列的光子晶体端面沿垂直于微孔阵列的方向入射，使用光学显微镜从不同样品的另一端面观察出光情况。图4(d)所示为显微镜观察到的出光现象。图4(e)为测量得到的晶体样品的透射光谱，可见，制备有光子晶体微孔阵列的样品呈现出明亮的蓝绿色(光谱测量显示该波段范围为450~510 nm )，而没有制备微孔结构的原始样品则呈现出与入射光相近但较暗的颜色。光子晶体样品所呈现的蓝绿色则说明微孔阵列对450~510 nm波段范围内的光具有选择透过性,证实了所制备光子晶体的良好滤波特性。
通对飞秒激光贝塞尔光束制备了大面积铌酸锂微孔阵列。使用午夜福利视频进行透射测试，发现该光子晶体结构具有很好的波长选择透过性。这种高效可靠结构加工方式为更多铌酸锂光子晶体器件的制备提供了新途径。
1、产品简介
现如今飞秒激光加工已应用于众多固体材料，范围涵盖金属，半导体，电介质以及聚合物等。可以通过午夜福利视频对激光的光谱进行测量与分析，做相应的光谱展宽，更宽的光谱与更好的光谱形状往往意味着更短的脉冲压缩极限，目前午夜免费在线观看有不同谱宽的午夜福利视频产品可供选择。

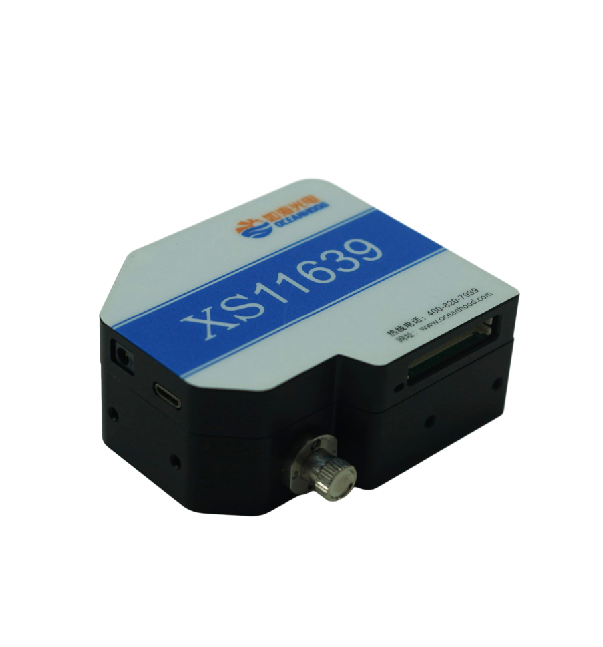

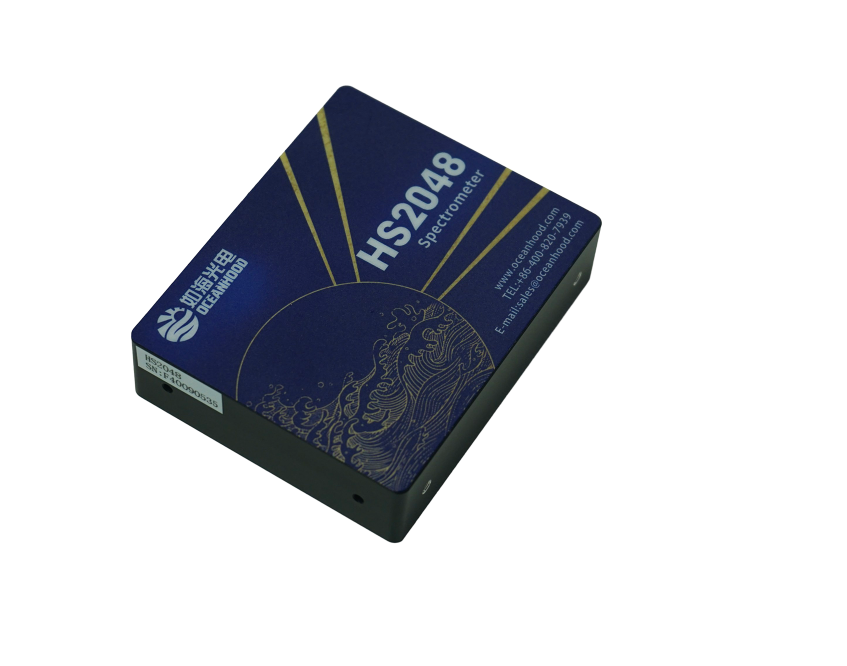

产品型号 | XS11639 | HS2048 | Area2000 |
|  | | |
波长范围 | 850-1100nm | 650-1200nm | 750-1300nm |
分辨率 | ~0.8nm@25μm | ~0.7nm@25μm | ~0.6nm@25μm |
像元通道数 | 2048 pixels | 2048 pixels | 2048×64 pixels |
杂散光 | ~ 1% | ~2% | ~2% |
信噪比 | 380：1 | 600：1 | 550：1 |
尺寸大小 | 75*63.5*35 mm | 98*80*24 mm | 100*85*28.5 mm |
检测器积分时间 | 50 µs-65 s | 50 µs-65 s | 50 µs-65 s |
光纤插拔一致性 | ≤7% | ≤7% | ≤7% |
响应线性度 | ≥98% | ≥98% | ≥98% |
数据接口 | USB2.0、RS232 | USB2.0、RS232 | USB2.0、RS232 |
光纤接口 | Key-SMA905 | Key-SMA905 | Key-SMA905 |
AD采样 | 16 bit | 16 bit | 16 bit |
扩展功能接口 | 24PIN | 24PIN | 24PIN |
2、产品特点
Ø 可适配午夜免费在线观看带销多芯密排集束光纤，光纤插拔强度一致性≦7%；
Ø 紫外光谱响应强；
Ø CCD量化背景噪声≦30RMS（100ms积分时间）；
Ø 配置USB、串口多种通讯接口，配置24PIN交互接口，配置专有DAC和ADC，可实现配套光源的使能、强度控制和功率反馈。
